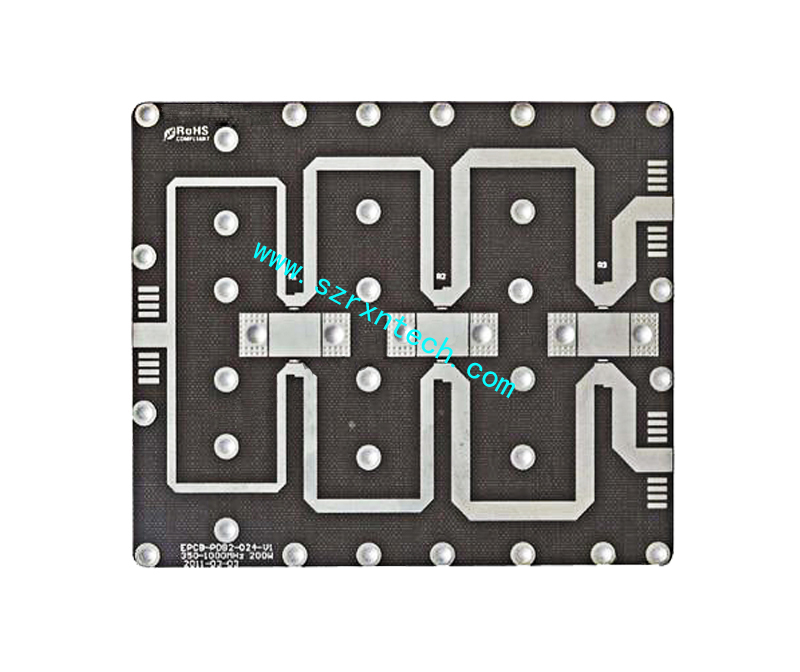

RF-35高频板微波射频板

产品分类:  TACONIC微波射频板

技术特点:  高频板/微波射频板层数:2L(双面板)

板材型号:taconic RF-35(泰康尼克)

介电常数:3.5

板厚:0.75mm

面处理:沉银

阻焊字符颜色:无阻焊白字

产品详情

性能:

(1)成本低;

(2)优异的剥离强度;

(3)非常低的损耗因子;

(4)低吸水率;

(5)增强表面光滑度。

应用:

(1)功率放大器;

(2)滤波器和连接器;

(3)无源元件。

1)RF-35是TACONIC产品ORCER中的有机陶瓷层压材料。

2)它是一种基于玻璃纤维布的增强玻璃材料,是一种组合TACONIC的陶瓷填充技术和玻璃纤维涂层PTFE技术。

3)RF-35是低成本,大批量商用微波和无线频率应用的选择。

3) RF-35的1/20Z和10Z铜箔板,即使采用标准环氧材料,也具有优异的剥离强度,并可随时提供返工。

4)RF的玻璃化转变温度 - 35)超过315℃。

5)RF-35的超低吸水率和低损耗因子使频率范围内的相移最小化。

6)尺寸稳定性RF-35是由于在其设计开发中使用玻璃纤维布。

7)RF-35层压材料,一般采用单面或双面1/20Z,10Z和20Z厚度的电解液铜箔。根据要求可以选择不同尺寸的板材。

8)对于RF-35微波材料,Z轴方向的热膨胀率与温度之间的关系如下图所示:


9)RF-35介电常数随温度变化:


10)RF-35介电损耗随温度变化:


11)RF-35微波材料的介电常数与频率之间的关系是如下图所示:


12)RF介电损耗与微波材料频率之间的关系如下图所示:



深圳市瑞兴诺科技有限公司主要生产高频板/微波射频板,对微波射频这一块有十多年的经验,高频板、taconic微波板、Rogers高频板、F4BME天线板、taconic射频板、S7136电路板、旺灵F4B线路板、泰康尼克线路板、TLY-8 泰康尼PCB各种型号都有、taconic RF-35、高频线路板、RO4350/4003/3003/3010/RO5880电路板、罗杰斯电路板、罗杰斯PCB、PCB高频板、中英板材等;

常年备有国产及进口材料,介电常数2.2-10.6不等。
