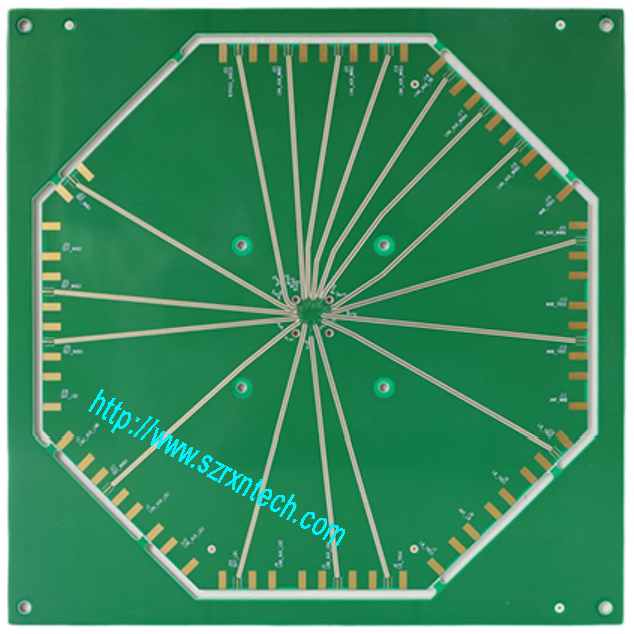

罗杰斯 RO 4003高频微波射频pcb 6层线路板

品    名:Rogers RO4003C 高频微波射频pcb线路板

板    材:Rogers RO4003C

层    数:6层

板    厚:介质厚度0.762MM, PCB成品厚度1.6MM

介电常数:3.38

铜    厚:基铜0.5OZ,成品铜厚1OZ

表面工艺:沉金
用    途:无线电回传 ,通信系统,高速计算,IP 基础设施 ,功率放大器 ,小基站/分布式天线系统 (DAS) ,测试与测量
产品详情

RO4003C 层压板有两种不同配置,即采用 1080 和 1674 不同的玻璃布。所有配置均具有相同的电气性能规格。RO4003C 层压板的进行了严格的工艺管控,材料具有稳定一致的介电常数(Dk)和和低损耗特性,其独有的机械性能使其与标准环氧树脂/玻璃加工工艺相同,而成本远低于传统微波层压板。不同于 PTFE 微波材料,该材料无需特殊通孔处理或操作流程。

RO4003C 材料未经溴化,不符合 UL 94 V-0 标准。对于需达到 UL 94 V-0 阻燃等级要求的应用或设计,RO4835™ 和 RO4350B™ 层压板可以满足这一要求。

特性

  • Dk 3.38 +/- 0.05
  • Df 0.0027@10GHz
  • Z 轴热膨胀系数 46 ppm/°C

优势

  • 非常适合多层板 (MLB) 结构
  • 加工工艺与 FR-4 相似,成本更低
  • 针对性能敏感的高容量应用而设计
  • 高性价比
